CPU 캐시 L1 L2 L3의 차이점과 성능 향상 원리 완벽 정리

로

CPU 캐시의 기본 개념

CPU 캐시 L1 L2 L3 차이점 성능 향상_1



CPU 캐시는 중앙처리장치(CPU)와 주 메모리(RAM) 사이에 위치한 고속 메모리입니다. 캐시의 주요 목적은 자주 사용되는 데이터를 CPU 가까이에 저장하여 접근 시간을 단축하고 전체 시스템의 성능을 향상시키는 것입니다. CPU 캐시는 일반적으로 L1, L2, L3의 세 가지 레벨로 구성되며, 각 레벨은 고유한 특성과 역할을 가지고 있습니다.



L1, L2, L3 캐시의 특징과 차이점

CPU 캐시 L1 L2 L3 차이점 성능 향상_2



CPU 캐시는 레벨에 따라 크기, 속도, 위치 등이 다릅니다. 각 레벨의 주요 특징을 살펴보겠습니다.



  • L1 캐시:
    • CPU 코어에 가장 가까이 위치
    • 가장 작지만 가장 빠른 캐시
    • 일반적으로 32KB~64KB 크기
    • 데이터 캐시와 명령어 캐시로 분리됨



  • L2 캐시:
    • L1 캐시 다음으로 빠름
    • 보통 256KB~1MB 크기
    • 각 CPU 코어마다 독립적으로 존재하거나 일부 코어가 공유



  • L3 캐시:
    • 가장 큰 용량을 가진 캐시
    • 일반적으로 모든 코어가 공유
    • 크기는 보통 수 MB에서 수십 MB
    • 멀티코어 프로세서에서 중요한 역할 수행



    다음 표는 각 캐시 레벨의 특성을 비교한 것입니다:



    특성 L1 캐시 L2 캐시 L3 캐시
    속도 가장 빠름 중간 가장 느림
    크기 가장 작음 중간 가장 큼
    지연시간 ~1ns ~4ns ~10ns
    위치 코어 내부 코어 내부 또는 근처 칩 내부, 모든 코어 공유



    캐시 레벨별 성능 영향

    CPU 캐시 L1 L2 L3 차이점 성능 향상_3



    CPU 캐시의 각 레벨은 시스템 성능에 다양한 방식으로 영향을 미칩니다:



  • L1 캐시: 가장 빠른 접근 속도로 CPU의 즉각적인 데이터 요구를 처리합니다. L1 캐시의 히트율이 높을수록 전체 시스템 성능이 크게 향상됩니다.

    •

  • L2 캐시: L1 캐시에서 찾지 못한 데이터를 저장하여 메인 메모리 접근을 줄입니다. L2 캐시는 L1보다 크기 때문에 더 많은 데이터를 저장할 수 있어 캐시 미스율을 낮춥니다.

    •

  • L3 캐시: 여러 코어가 공유하는 대용량 캐시로, 멀티코어 환경에서 데이터 공유와 일관성 유지에 중요한 역할을 합니다. L3 캐시는 전체적인 메모리 접근 시간을 줄여 시스템 성능을 향상시킵니다.

    •

    캐시 레벨이 높아질수록 용량은 증가하지만 속도는 느려집니다. 그러나 각 레벨의 캐시가 효과적으로 작동하면 전체적인 시스템 성능이 크게 향상됩니다.

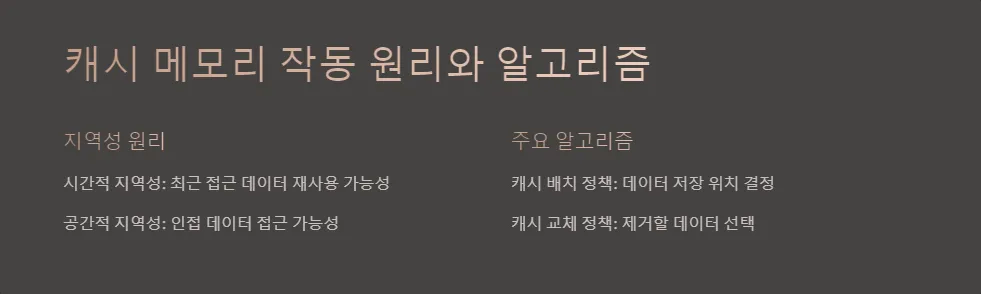

    캐시 메모리 작동 원리와 알고리즘

    CPU 캐시 L1 L2 L3 차이점 성능 향상_4



    CPU 캐시의 작동 원리는 시간적 지역성(Temporal Locality)과 공간적 지역성(Spatial Locality)이라는 두 가지 핵심 개념에 기반합니다.



  • 시간적 지역성: 최근에 접근한 데이터는 가까운 미래에 다시 접근될 가능성이 높다는 원리입니다.
  • 공간적 지역성: 특정 메모리 위치에 접근하면 그 주변의 데이터도 곧 접근될 가능성이 높다는 원리입니다.

    •

    이러한 원리를 바탕으로 캐시 메모리는 다음과 같은 알고리즘을 사용합니다:



  • 캐시 배치 정책: 데이터를 캐시의 어느 위치에 저장할지 결정합니다. 주요 방식으로는 직접 매핑, 완전 연관 매핑, 세트 연관 매핑이 있습니다.

    •

  • 캐시 교체 정책: 캐시가 가득 찼을 때 어떤 데이터를 제거할지 결정합니다. LRU(Least Recently Used), FIFO(First In First Out) 등의 알고리즘이 사용됩니다.

    •

  • 쓰기 정책: 캐시의 데이터가 수정될 때 주 메모리와의 동기화 방법을 결정합니다. 주요 방식으로 Write-Through와 Write-Back이 있습니다.

    •

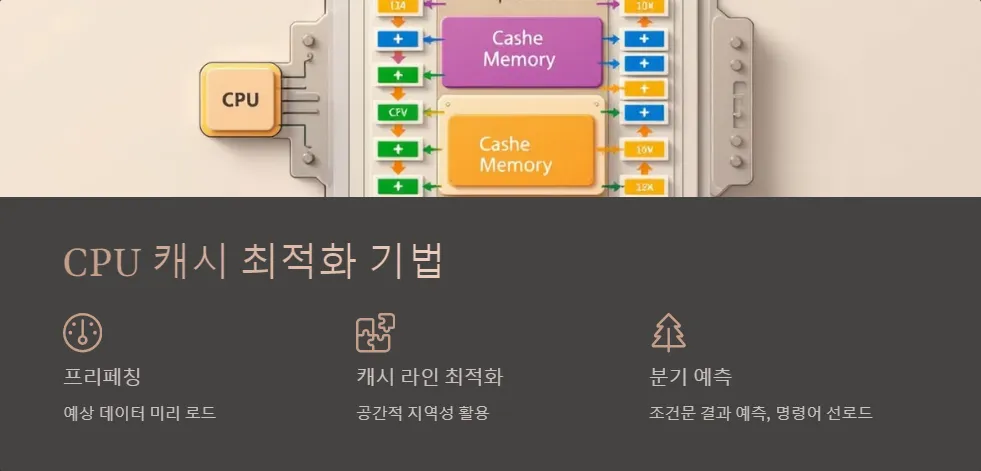

    CPU 캐시 최적화 기법

    CPU 캐시 L1 L2 L3 차이점 성능 향상_5



    CPU 캐시의 성능을 최대화하기 위해 다양한 최적화 기법이 사용됩니다:



  • 프리페칭(Prefetching): CPU가 필요할 것으로 예상되는 데이터를 미리 캐시로 가져오는 기술입니다.

    •

  • 캐시 라인 크기 최적화: 캐시 라인의 크기를 조정하여 공간적 지역성을 최대한 활용합니다.

    •

  • 분기 예측(Branch Prediction): 조건문의 결과를 예측하여 필요한 명령어를 미리 캐시에 로드합니다.

    •

  • 캐시 일관성 프로토콜: 멀티코어 환경에서 여러 캐시 간의 데이터 일관성을 유지하는 메커니즘입니다.

    •

  • 캐시 파티셔닝: 멀티태스킹 환경에서 각 프로세스나 스레드에 캐시 공간을 할당하여 성능을 개선합니다.

    •

    이러한 최적화 기법들은 CPU 설계자들이 지속적으로 개선하고 있으며, 소프트웨어 개발자들도 이를 고려하여 캐시 친화적인 코드를 작성할 수 있습니다.



    Q&A

    CPU 캐시 L1 L2 L3 차이점 성능 향상_6



  • CPU 캐시가 없다면 어떤 일이 발생할까요?
    • CPU 캐시가 없다면 프로세서는 모든 데이터와 명령어를 주 메모리에서 직접 가져와야 합니다. 이는 메모리 접근 시간을 크게 증가시켜 전체 시스템 성능을 현저히 저하시킬 것입니다. 현대의 고성능 컴퓨팅은 CPU 캐시 없이는 불가능합니다.



  • L1 캐시와 L3 캐시의 주요 차이점은 무엇인가요?
    • L1 캐시는 가장 작고 빠른 캐시로 CPU 코어에 직접 연결되어 있습니다. 반면 L3 캐시는 가장 크지만 상대적으로 느리며, 여러 코어가 공유합니다. L1은 개별 코어의 즉각적인 데이터 요구를 처리하고, L3는 전체 시스템의 데이터 공유와 일관성 유지에 중요한 역할을 합니다.



  • 캐시 히트율을 높이는 방법에는 어떤 것들이 있나요?
    • 캐시 히트율을 높이기 위해서는 다음과 같은 방법들이 사용됩니다:
    • 데이터 구조와 알고리즘 최적화
    • 메모리 접근 패턴 개선
    • 루프 언롤링 등의 코드 최적화 기법 적용
    • 프리페칭 활용
    • 캐시 친화적인 데이터 정렬



  • 멀티코어 프로세서에서 캐시는 어떻게 작동하나요?
    • 멀티코어 프로세서에서 각 코어는 일반적으로 자체 L1과 L2 캐시를 가지며, L3 캐시는 모든 코어가 공유합니다. 이러한 구조에서는 캐시 일관성 유지가 중요한 문제가 됩니다. MESI 프로토콜과 같은 캐시 일관성 프로토콜을 사용하여 여러 코어의 캐시 간 데이터 일관성을 유지합니다.



  • 캐시 일관성 문제란 무엇이며 어떻게 해결하나요?
    • 캐시 일관성 문제는 멀티코어 또는 멀티프로세서 시스템에서 여러 캐시가 동일한 메모리 위치의 다른 값을 가질 때 발생합니다. 이를 해결하기 위해 다음과 같은 방법들이 사용됩니다:
    • 캐시 일관성 프로토콜 (예: MESI, MOESI)
    • 버스 스누핑(Bus Snooping)
    • 디렉토리 기반 프로토콜
    • 하드웨어 레벨의 메모리 배리어



    CPU 캐시는 현대 컴퓨터 아키텍처에서 성능 향상을 위한 핵심 요소입니다. L1, L2, L3 캐시의 효과적인 활용과 최적화는 전체 시스템 성능에 큰 영향을 미칩니다. 캐시의 작동 원리와 다양한 최적화 기법을 이해하고 적용함으로써, 하드웨어 설계자와 소프트웨어 개발자 모두 더 효율적인 컴퓨팅 시스템을 구축할 수 있습니다.
